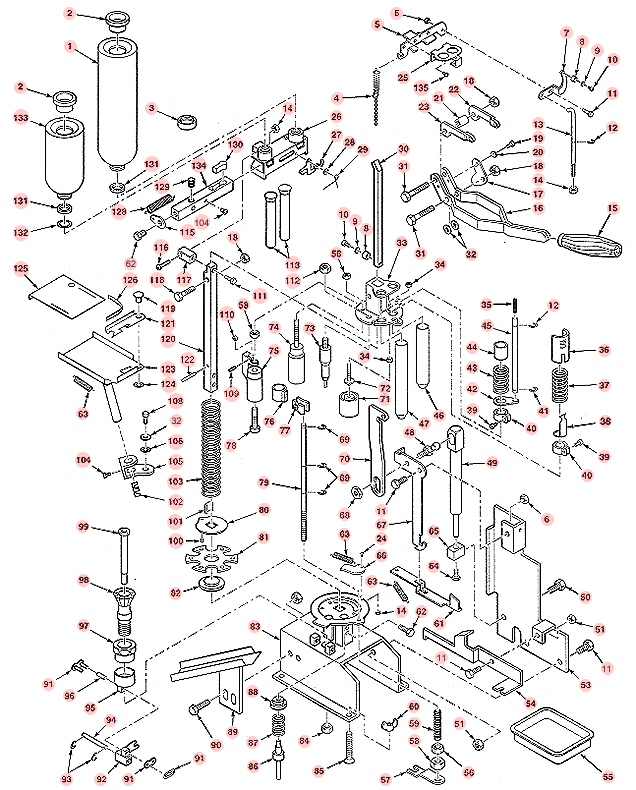

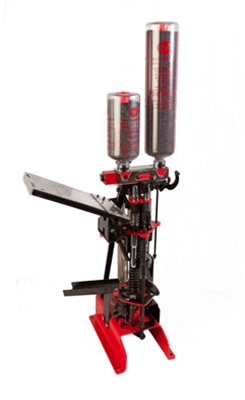

9000 SERIES (MODEL H) PARTS
9000 SERIES (MODEL H) PARTS
Shop Products
| Article |
Code |
Price |
Stock |
|
|
Bolt (28 & 410 Only) |
HDW8718 |
£2.25
|
No
|
|
|
Drop Tube (Shot Side - 20, 28, 410) |
100820528 |
£7.60
|
No
|
|
|
Drop Tube (Powder Side - 28, 410) |
10060528 |
£8.52
|
Yes
|
|
|
Drop Tube (Shot & Pwd Side - 12, 16), (Pwd Side - 20) |
|
£7.60
|
Yes
|
|
1 |
Shot Container (12 inch) |
1008042 |
£13.50
|
No
|
|
2 |
Cap Plug |
10013X |
£1.06
|
No
|
|
3 |
Bottle Cap |
100304C |
£1.62
|
Yes
|
|
4 |
Spring And Chain |
1008276 |
£7.50
|
Yes
|
|
5 |
Mounting Bracket |
1008045 |
£14.79
|
No
|
|
6 |
Lock Nut |
HDW460A |
£1.00
|
No
|
|
7 |
Bar Actuator |
1008054 |
£7.92
|
Yes
|
|
8 |
Cam Roller |
100623B |
£2.77
|
Yes
|
|
9 |
*See Reference Number 10 |
1008712 |
£2.05
|
No
|
|
10 |
Cam Roller Kit |
1008735 |
£6.00
|
No
|
|
11 |
Screw |
HDW570A |
£2.80
|
No
|
|
12 |
Retaining Ring (Upper) |
100670J |
£1.21
|
No
|
|
13 |
Operating Rod |
1008055CA |
£9.08
|
No
|
|
14 |
Nut |
HDW304J |
£1.98
|
No
|
|
15 |
Handle Grip |
1008400 |
£12.00
|
No
|
|
16 |
Handle |
100609 |
£16.60
|
Yes
|
|
17 |
Crimp Die Cam |
100723 |
£4.78
|
Yes
|
|
18 |
Stop Nut (14 / 20) |
HDW309E |
£1.03
|
No
|
|
19 |
Self Tapping Screw |
HDW8324 |
£2.98
|
No
|
|
20 |
Washer |
HDW623C |
£1.66
|
Yes
|
|
21 |
Link Spacer |
100510B |
£1.03
|
Yes
|
|
22 |
Links Kit (L & R Hand) |
100610 |
£14.24
|
Yes
|
|
23 |
Links Kit (L & R Hand) |
100610 |
£14.24
|
Yes
|
|
24 |
Screw (12, 16, 20 Gauge) |
HDW304L |
£1.56
|
No
|
|
25 |
Drop Tube Bracket |
100670C |
£6.18
|
No
|
|
26 |
Measure Assembly |
1008075 |
£34.90
|
Yes
|
|
27 |
Bar Lock |
100670A |
£4.38
|
Yes
|
|
28 |
Washer |
100670G |
£1.21
|
Yes
|
|
29 |
Lock Spring |
100670B |
£2.16
|
Yes
|
|
30 |
Actuator Rod |
1008310 |
£13.00
|
No
|
|
31 |
Handle Bolt |
HDW609B |
£2.64
|
No
|
|
32 |
Washer |
HDW609F |
£1.21
|
Yes
|
|
33 |
Turret Assembly |
1008035 |
£57.17
|
No
|
|
34 |
Nut |
HDW8476 |
£1.82
|
No
|
|
35 |
Trip Spring |
100670D |
£1.37
|
Yes
|
|
36 |
Pressure Indicator Face |
100306F |
£4.95
|
No
|
|
37 |
Pressure Spring |
100306T |
£4.91
|
Yes
|
|
38 |
Pointer |
100306P |
£3.83
|
No
|
|
39 |
Adjusting Clamp Screw |
HDW507A |
£3.83
|
Yes
|
|
40 |
Adjusting Clamp |
100507 |
£3.83
|
Yes
|
|
41 |
Retaining Ring |
100670K |
£1.21
|
Yes
|
|
42 |
Trip Rod Bracket |
100670E |
£2.16
|
Yes
|
|
43 |
Reprime Spring |
1008025 |
£5.97
|
Yes
|
|
44 |
Spacer |
1008344 |
£2.51
|
No
|
|
45 |
Trip Rod |
100670F |
£4.38
|
No
|
|
46 |
Rammer Tube - 12 Gauge |
100505B12 |
£15.12
|
Yes
|
|
46 |
Rammer Tube - 16 Gauge |
100505B16 |
£15.12
|
Yes
|
|
46 |
Rammer Tube - 20 Gauge |
100505B20 |
£15.12
|
Yes
|
|
46 |
Rammer Tube - 28 Gauge |
100505B28 |
£15.12
|
Yes
|
|
46 |
Rammer Tube - 410 Bore |
100505BF410 |
£15.12
|
Yes
|
|
47 |
Reprime Tube - 12 Gauge |
100505C12 |
£16.20
|
No
|
|
47 |
Reprime Tube - 12 Gauge |
100505C12 |
£16.20
|
No
|
|
47 |
Reprime Tube - 20 Gauge |
100505C20 |
£16.20
|
No
|
|
47 |
Reprime Tube - 28 Gauge |
100505C28 |
£16.20
|
Yes
|
|
47 |
Reprime Tube - 410 Bore |
100505C410 |
£16.20
|
Yes
|
|
48 |
Ball Joint |
1008678 |
£3.41
|
Yes
|
|
49 |
Actuator Carrier |
1008791 |
£24.82
|
Yes
|
|
50 |
Bolt |
HDW8663 |
£1.21
|
No
|
|
51 |
Lock Nut |
HDW460A |
£1.00
|
No
|
|
53 |
Side Plate |
1008653 |
£27.82
|
No
|
|
54 |
Lower Cam Bracket |
1008651 |
£7.32
|
No
|
|
55 |
Primer Catcher |
1008067 |
£4.38
|
Yes
|
|
56 |
Lock Nut |
HDW8649 |
£1.21
|
No
|
|
57 |
Shell Lifter Bracket |
1008563 |
£2.51
|
No
|
|
58 |
Lock Nut |
HDW461A |
£1.00
|
No
|
|
59 |
Wad Guide Spring |
1008724 |
£2.32
|
Yes
|
|
60 |
Wing Nut |
HDW713D |
£1.66
|
Yes
|
|
61 |
Slide Bracket |
1008654 |
£3.83
|
No
|
|
62 |
Column Bolt |
HDW8024 |
£1.48
|
Yes
|
|
63 |
Return Spring |
100385Q |
£2.03
|
No
|
|
64 |
Bolt |
HDW8141 |
£1.21
|
No
|
|
65 |
Adjusting Block |
1008670 |
£8.75
|
No
|
|
66 |
Carrier Stop |
1008681 |
£2.48
|
No
|
|
66 |
Shell Retainer (28 Gauge) |
1008739 |
£7.33
|
No
|
|
66 |
Shell Retainer (410 Bore) |
1008716 |
£4.12
|
No
|
|
67 |
Upper Cam Bracket |
1008650 |
£3.66
|
No
|
|
68 |
Eccentric Nut |
1008671 |
£5.10
|
Yes
|
|
69 |
Retaining Ring |
100616A |
£1.21
|
Yes
|
|
70 |
Actuating Bracket |
1008669 |
£2.30
|
No
|
|
71 |
Spindex Star Crimp - 12 Gauge ( 6 Point) |
1008439126 |
£6.96
|
Yes
|
|
71 |
Spindex Star Crimp - 12 Gauge ( 8 Point) |
1008439128 |
£6.96
|
Yes
|
|
71 |
Spindex Star Crimp - 12 Gauge ( Smooth) |
100843912S |
£6.00
|
No
|
|
71 |
Spindex Star Crimp - 16 Gauge ( 6 Point) |
1008439166 |
£6.96
|
Yes
|
|
71 |
Spindex Star Crimp - 16 Gauge ( 8 Point) |
1008439168 |
£6.96
|
No
|
|
71 |
Spindex Star Crimp - 20 Gauge ( 6 Point) |
1008439206 |
£6.96
|
Yes
|
|
71 |
Spindex Star Crimp - 20 Gauge ( 8 Point) |
1008439208 |
£6.96
|
No
|
|
71 |
Spindex Star Crimp - 28 Gauge ( 6 Point) |
100843928 |
£6.96
|
Yes
|
|
71 |
Spindex Star Crimp - 410 Bore ( 6 Point) |
1008439410 |
£6.96
|
Yes
|
|
72 |
Ball Pivot Pin (includes 2 x HDW8476) |
1008419 |
£3.90
|
Yes
|
|
73 |
Deprime Punch - 12 Gauge |
100810712 |
£15.63
|
Yes
|
|
73 |
Deprime Punch - 16 Gauge |
100810716 |
£18.54
|
Yes
|
|
73 |
Deprime Punch - 20 Gauge |
100810720 |
£18.54
|
Yes
|
|
73 |
Deprime Punch - 28 Gauge |
100810728 |
£18.54
|
Yes
|
|
73 |
Deprime Punch - 410 Bore |
1008107410 |
£18.54
|
No
|
|
74 |
Finish Die - 12 Gauge |
10052212P |
£15.36
|
Yes
|
|
74 |
Finish Die - 16 Gauge |
10052216P |
£15.36
|
No
|
|
74 |
Finish Die - 20 Gauge |
10052220P |
£15.36
|
Yes
|
|
74 |
Finish Die - 28 Gauge |
10052228P |
£15.36
|
Yes
|
|
74 |
Finish Die - 410 Bore |
100522410P |
£15.36
|
Yes
|
|
75 |
Cam Crimp Die Assembly - 12 Gauge |
100621CA12 |
£12.96
|
No
|
|
75 |
Cam Crimp Die Assembly - 16 Gauge |
100721CA16 |
£18.24
|
Yes
|
|
75 |
Cam Crimp Die Assembly - 20 Gauge |
100621CA20 |
£12.96
|
Yes
|
|
75 |
Cam Crimp Assembly - 28 Gauge |
100721CA28 |
£18.24
|
Yes
|
|
75 |
Cam Crimp Assembly - 410 Bore |
100721CA410 |
£18.24
|
Yes
|
|
76 |
Wad Guide Fingers - 12 Gauge |
100830012 |
£6.00
|
Yes
|
|
76 |
Wad Guide Fingers - 16 Gauge |
100830016 |
£6.00
|
Yes
|
|
76 |
Wad Guide Fingers - 20 Gauge |
100830020 |
£6.00
|
Yes
|
|
76 |
Wad Guide Fingers - 28 Gauge |
100830028 |
£6.00
|
Yes
|
|
76 |
Wad Guide Fingers - 410 Bore |
100453P410 |
£4.75
|
Yes
|
|
77 |
Wad Guide Clip Assembly |
1008377 |
£6.84
|
Yes
|
|
78 |
Cam Crimp Punch - 12 Gauge |
100721B12 |
£7.89
|
No
|
|
78 |
Cam Crimp Punch - 16 Gauge |
100721B16 |
£7.89
|
Yes
|
|
78 |
Cam Crimp Punch - 20 Gauge |
100721B20 |
£7.89
|
No
|
|
78 |
Cam Crimp Punch - 28 Gauge |
100721B28 |
£7.89
|
Yes
|
|
78 |
Cam Crimp Punch - 410 Bore |
100721B410 |
£7.89
|
Yes
|
|
79 |
Wad Guide Rod - 12 Gauge |
100856112 |
£19.30
|
No
|
|
79 |
Wad Guide Rod - 16 Gauge |
100800716 |
£19.30
|
No
|
|
79 |
Wad Guide Rod - 20 Gauge |
100856120 |
£19.30
|
No
|
|
79 |
Wad Guide Rod - 28 Gauge |
100856128 |
£19.30
|
No
|
|
79 |
Wad Guide Rod - 410 Bore |
1008561410 |
£19.30
|
No
|
|
80 |
Carrier Hold Down |
100615B |
£7.05
|
Yes
|
|
81 |
Carrier - 12 Gauge |
10061512 |
£9.00
|
Yes
|
|
81 |
Carrier - 16 Gauge |
10061516 |
£9.00
|
Yes
|
|
81 |
Carrier - 20 Gauge |
10061520 |
£9.00
|
Yes
|
|
81 |
Carrier - 28 Gauge |
10061528 |
£9.00
|
Yes
|
|
81 |
Carrier - 410 Bore |
100615410 |
£9.00
|
Yes
|
|
82 |
Carrier Bushing |
1008112 |
£5.46
|
Yes
|
|
83 |
Base Assembly - 12 Gauge |
100867712 |
£103.68
|
No
|
|
83 |
Base Assembly - 16 Gauge |
100867716 |
£103.68
|
No
|
|
83 |
Base Assembly - 20 Gauge |
100867720 |
£103.68
|
No
|
|
83 |
Base Assembly - 28 Gauge |
100867728 |
£103.68
|
No
|
|
83 |
Base Assembly - 410 Bore |
1008677410 |
£103.68
|
No
|
|
84 |
Nut |
1008017 |
£3.27
|
No
|
|
85 |
Mounting Bolt |
HDW313C |
£1.03
|
Yes
|
|
86 |
Guide Post Assembly |
1008944 |
£13.75
|
Yes
|
|
87 |
Spring |
100630 |
£3.83
|
Yes
|
|
88 |
12 Gauge Spring Pad |
10053112 |
£5.62
|
Yes
|
|
88 |
Primer Seat Assembly (Post,Spring,Pad) 12GA or 20GA |
100525CA20/12 |
£14.40
|
No
|
|
89 |
Chute Assembly |
1008666 |
£11.88
|
Yes
|
|
90 |
Bolt |
HDW8662 |
£1.21
|
No
|
|
91 |
Chain Link With Keeper |
1008032 |
£5.40
|
Yes
|
|
92 |
Return Bracket |
1008608 |
£22.89
|
No
|
|
93 |
Retaining Ring |
1008023 |
£1.21
|
No
|
|
94 |
Pivot Pin |
1008022 |
£2.16
|
Yes
|
|
95 |
Closure (Bottom) |
1008491 |
£19.27
|
Yes
|
|
96 |
*See Reference Number 110 |
1008113 |
£4.91
|
Yes
|
|
97 |
Collet Closure Assembly |
1008018HB |
£31.20
|
Yes
|
|
98 |
Collet - 12 Gauge |
100808012 |
£44.67
|
No
|
|
98 |
Collet - 16 Gauge |
100808016 |
£44.67
|
Yes
|
|
98 |
Collet - 20 Gauge |
100808020 |
£44.67
|
Yes
|
|
98 |
Collet - 28 Gauge |
100808028 |
£44.67
|
Yes
|
|
98 |
Collet - 410 Bore |
1008080410 |
£44.67
|
Yes
|
|
99 |
Shell Lifter - 12 Gauge |
100856012 |
£13.77
|
Yes
|
|
99 |
Shell Lifter - 16 Gauge |
100856016 |
£13.77
|
Yes
|
|
99 |
Shell Lifter - 20 Gauge |
100856020 |
£13.77
|
Yes
|
|
99 |
Shell Lifter - 28 Gauge |
100856028 |
£13.77
|
Yes
|
|
99 |
Shell Lifter - 410 Bore |
1008560410 |
£13.77
|
Yes
|
|
100 |
Index Ball |
100515D |
£1.86
|
Yes
|
|
101 |
Index Spring |
100615C |
£2.77
|
Yes
|
|
102 |
Retaining Clip |
100385E |
£1.64
|
Yes
|
|
103 |
Column Spring |
100612 |
£4.44
|
No
|
|
104 |
Screw |
HDW303 |
£1.64
|
Yes
|
|
105 |
Tube Clamp Kit |
100385CE |
£13.04
|
Yes
|
|
106 |
Lock Washer |
HDW685H |
£1.21
|
No
|
|
108 |
Bolt |
HDW685F |
£1.66
|
Yes
|
|
109 |
Cam Roller Pin |
100613D |
£0.87
|
Yes
|
|
110 |
Cam Roller (28 Gauge) |
1008699 |
£1.01
|
No
|
|
110 |
Cam Roller (20 Gauge) |
1008768 |
£0.53
|
No
|
|
111 |
Pivot Block Screw |
HDW504D |
£1.08
|
No
|
|
112 |
Lock Nut |
HDW459A |
£1.21
|
No
|
|
115 |
Spring Anchor |
100572 |
£1.48
|
Yes
|
|
116 |
Measure Pivot Screw |
HDW304D |
£1.00
|
No
|
|
117 |
Block Measure Attachment |
100504C |
£4.72
|
No
|
|
118 |
Link Bolt |
HDW610A |
£1.66
|
Yes
|
|
119 |
Rivet |
100314A |
£1.56
|
No
|
|
120 |
Column |
1008010 |
£46.19
|
No
|
|
121 |
Pick-Up Arm |
100285G |
£9.48
|
Yes
|
|
122 |
Hold Down Pin |
1008348 |
£0.90
|
No
|
|
123 |

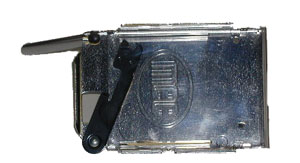

Tray Assembly |
100385A3 |
£48.00
|
Yes
|
|
124 |
Retaining Ring |
100285H |
£1.56
|
Yes
|
|
125 |
Primer Tray Cover |
100285ML |
£5.33
|
No
|
|
126 |
Primer Feed Spring |
100285P |
£2.40
|
Yes
|
|
128 |
Bar Return Spring |
100573 |
£1.95
|
No
|
|
130 |
Charge Bar Rubber Insert |
1008440 |
£2.94
|
No
|
|
131 |
Grommet (1 Per Pack) |
100304G |
£1.98
|
Yes
|
|
132 |
Brass Washer (1 Per Pack) |
100304W |
£1.98
|
Yes
|
|
133 |
Small Container With Cap |
100301L13X |
£13.74
|
Yes
|
|
134 |
CHARGE BAR - SEE MEC ACCESSORIES SECTION |
100502 |
On Request
|
No
|
|
135 |
Screw (12, 16, 20 Gauge) |
HDW304L |
£1.56
|
No
|
|
136 |
Jam Nut |
HDW691D |
£0.99
|
No
|
|
137 |

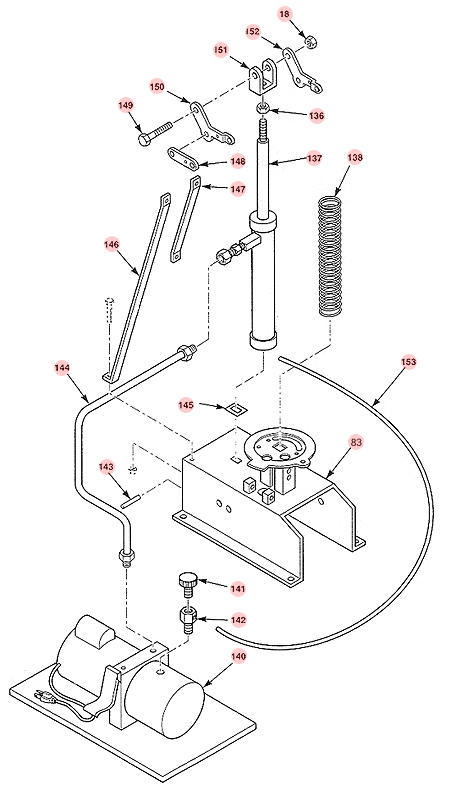

Hydraulic Cylinder |
1008861 |
£248.85
|
No
|
|
138 |
Column Spring |
1008683 |
£6.39
|
No
|
|
140 |
Hydraulic Pump |
100690 |
£878.22
|
No
|
|
141 |
Breather Cap |
1008265 |
£5.25
|
No
|
|
142 |
Breather Adaptor |
1008868 |
£5.25
|
No
|
|
143 |
Roll Pin |
100691B |
£1.01
|
Yes
|
|
144 |
Hose Assembly |
100690A |
£62.18
|
No
|
|
145 |
Formed Spacer |
100691E |
£5.04
|
No
|
|
146 |
Truss Rod Lh |
1008058 |
£10.81
|
No
|
|
147 |
Truss Rod Rh |
1008661 |
£12.32
|
No
|
|
148 |
Link Strap |
100694 |
£5.35
|
No
|
|
149 |
Bolt |
HDW110A |
£1.06
|
No
|
|
150 |
Link Lh |
1008071 |
£10.81
|
Yes
|
|
151 |
Pivot Bracket |
100691A |
£13.00
|
No
|
|
152 |
Link Rh |
1008072 |
£10.81
|
Yes
|
|
153 |
Tube - Breather |
1008876 |
£3.15
|
No
|
|
